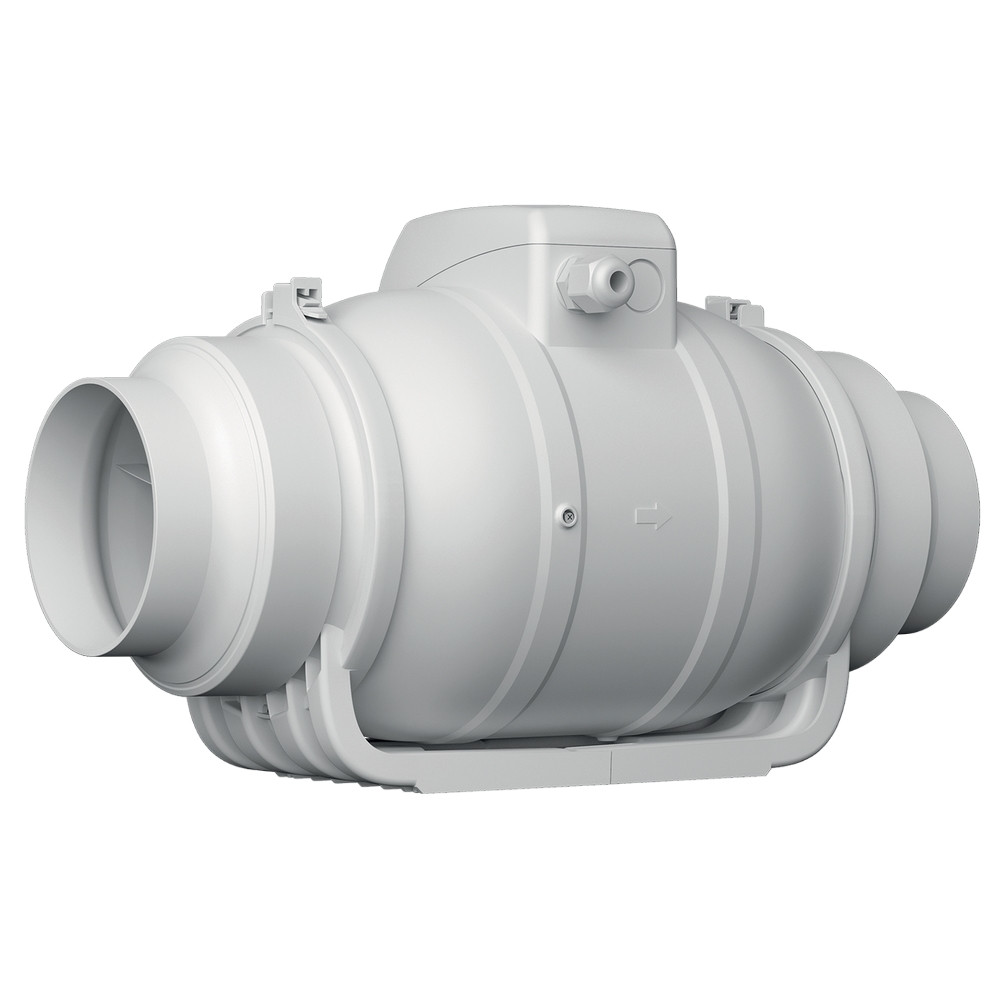

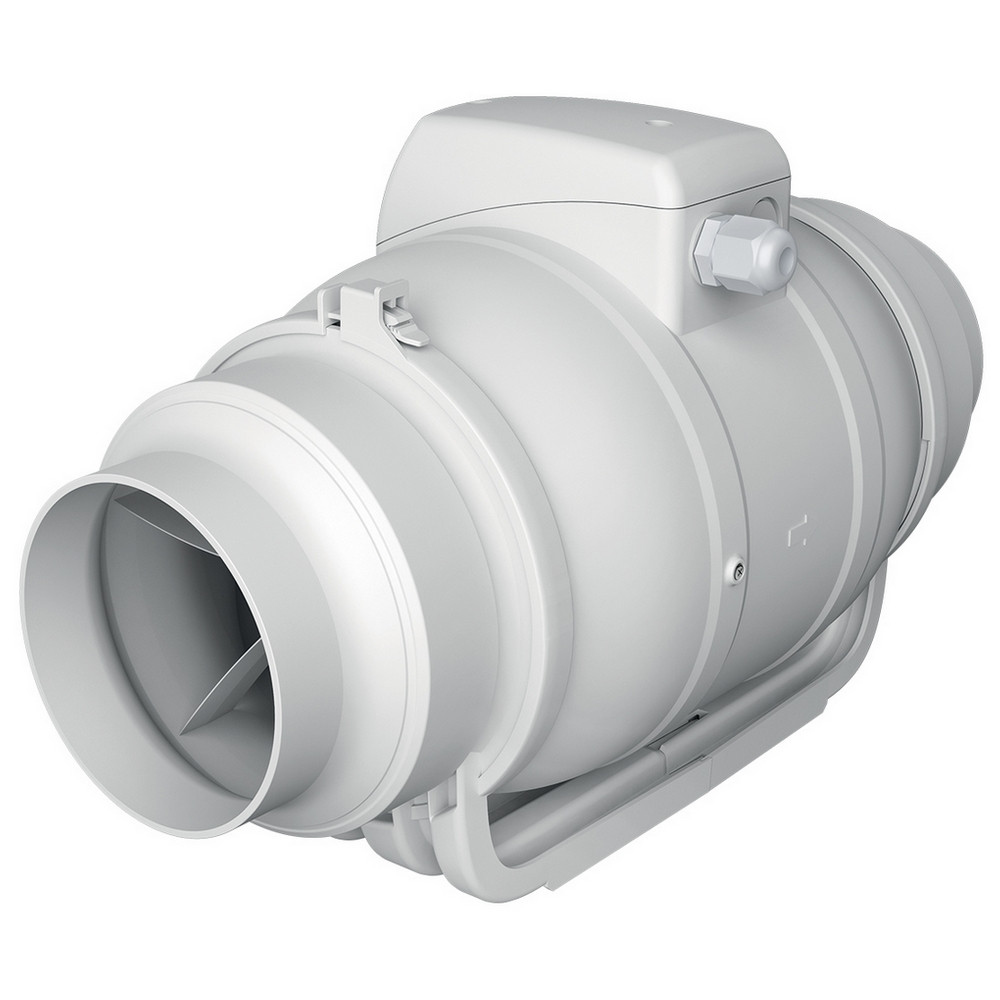

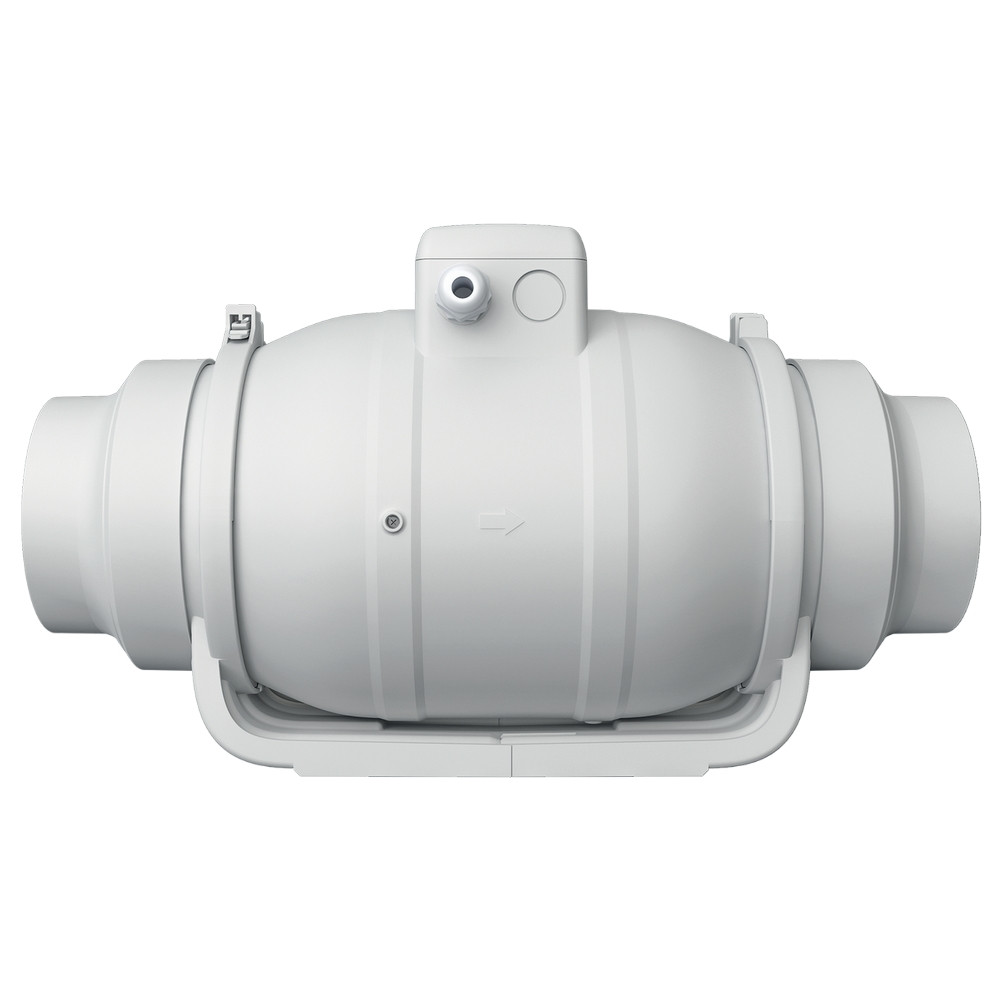

Műanyag félradiális csőventilátor DALAP CECYL 100/125

A sebességszabályzóval rendelkező professzionális Dalap CECYL 100/125 csőventilátor egy egyedülálló készülék, amely nagy teljesítménye mellett viszonylag alacsony zajszinttel működik. A ventilátort arra tervezték, hogy levegőt szívjon el kis és közepes méretű helyiségekből, például fürdőszobákból, konyhákból, toalettekről, üzletekből és más olyan helyiségekből, ahol felhalmozódik az elhasználódott levegő. A ventilátor konstrukcióját úgy tervezték, hogy összeszerelése és szétszerelésre nagyon egyszerű legyen, nem igényel bonyolult szerszámokat.


Dalap CECYL 100/125 csőventilátor előnyei
a könnyen eltávolítható műanyag szűkítőknek köszönhetően 100 mm és 125 mm átmérőjű csővezetékekhez egyaránt csatlakoztatható
nagy légáramlás viszonylag alacsony zajszint mellett (Ø 100 mm - 250 m3/óra 40 dB/3 m mellett; Ø 125 mm - 355 m3/óra 39 dB/3 m mellett)
190 Pa-ig terjedő magas statikus nyomás legfeljebb 10 méteres egyenes csővezetékekhez
a motor sebességének kikapcsolásához és megváltoztatásához a ventilátorházon sebességszabályzó gomb kapott helyet
a golyóscsapágyas motor lehetővé teszi a készülék vízszintes és függőleges telepítését
akár 40 000 óra élettartam folyamatos működés mellett
túlmelegedés elleni védelemmel rendelkezik
védettségi fokozat: IP44
a féknyeregnek köszönhetően a motorrész könnyen összeszerelhető és szétszerelhető
a szilárd és a rugalmas csővezetékekkel egyaránt kompatibilis

Kétsebességű motor magas IP védelemmel
Egyfázisú motor két sebességgel. A két sebesség között a ventilátortesten található billenőgomb segítségével lehet váltani. A motor automatikus újraindítással bíró túlmelegedés elleni biztosítékkal van ellátva. Ezenkívül az IP44-es védelemnek köszönhetően a ventilátor a kisebb idegen testek behatolása és a fröccsenő víz ellen is védett.

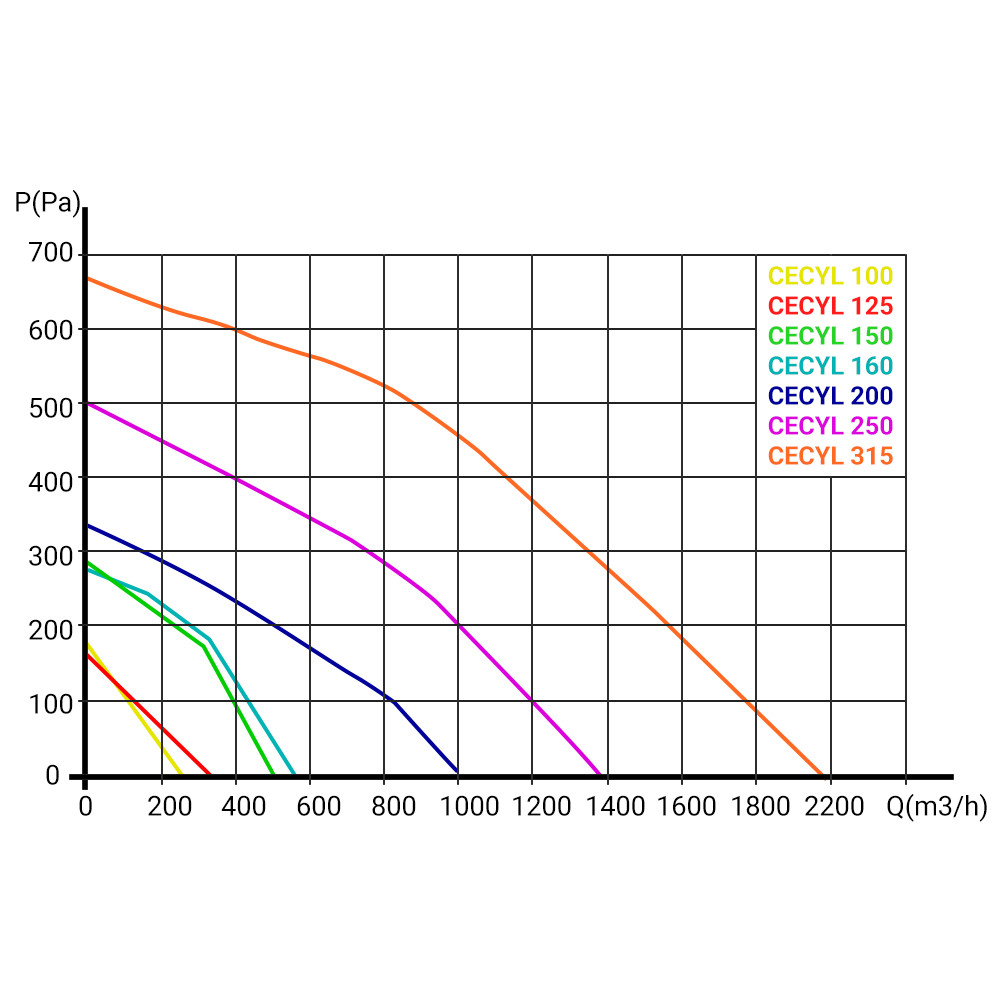

A paraméterek maximális értéke a kiválasztott átmérőtől és sebességtől függően.


A paraméterek maximális értéke a kiválasztott átmérőtől és sebességtől függően

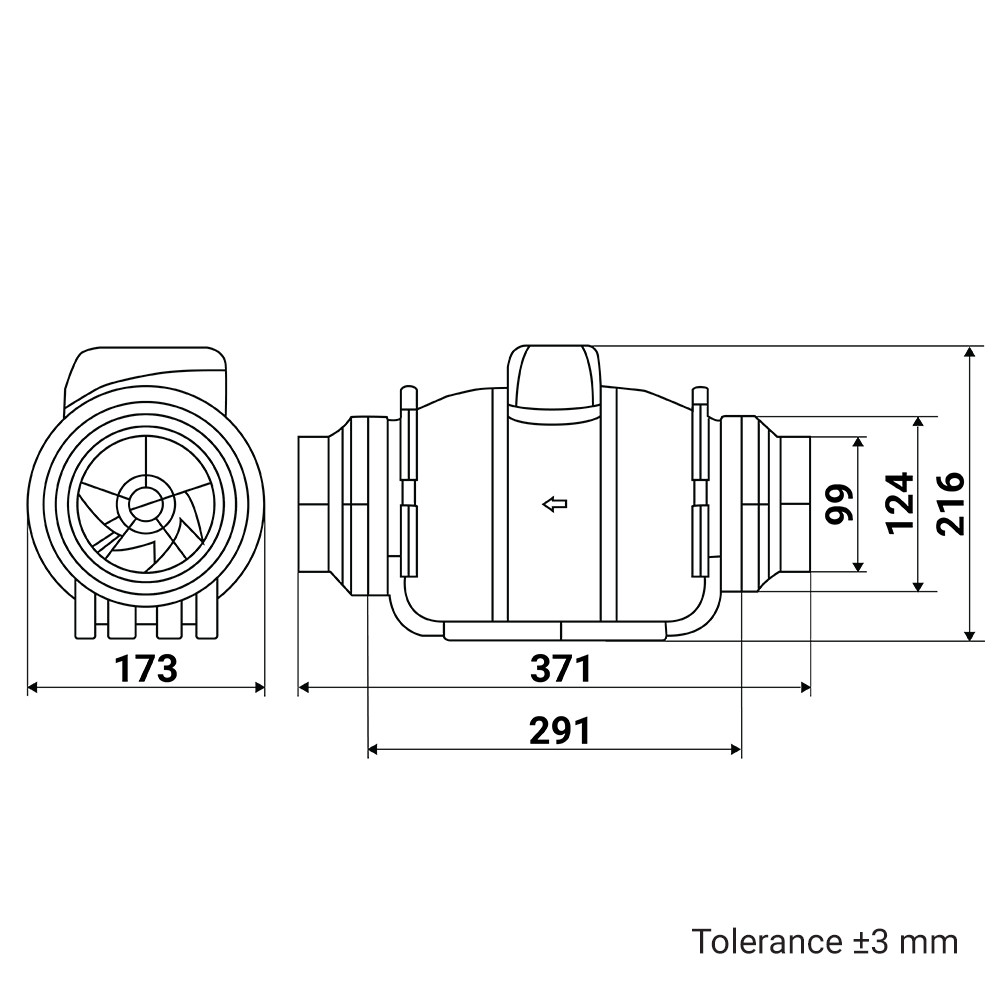

100 mm vagy 125 mm méretre állítható átmérő
A ventilátor mindkét végén a karimák kivehető műanyag szűkítő idommal vannak felszerelve (a csomag részét képezik, lásd az alábbi ábrát), amelyek segítségével a csatlakozási átmérőt 125 mm-ről 100 mm-re változtatható. Igény esetén mindkét szűkítő eltávolítható és a ventilátor közvetlenül csatlakoztatható egy 125 mm átmérőjű csővezetékhez.

100 mm vagy 125 mm méretre állítható átmérő

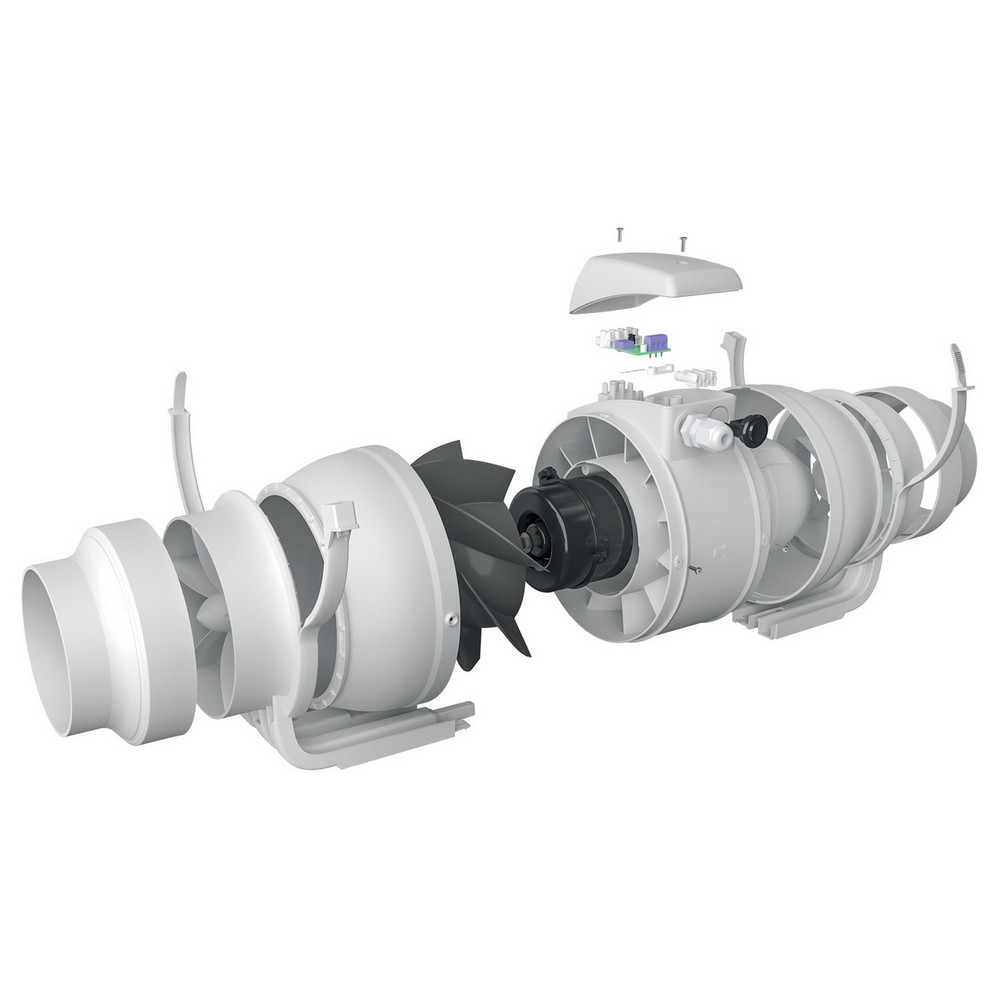

Az egyedülálló kialakítás egyszerű telepítést, tisztítást és szétszerelést tesz lehetővé

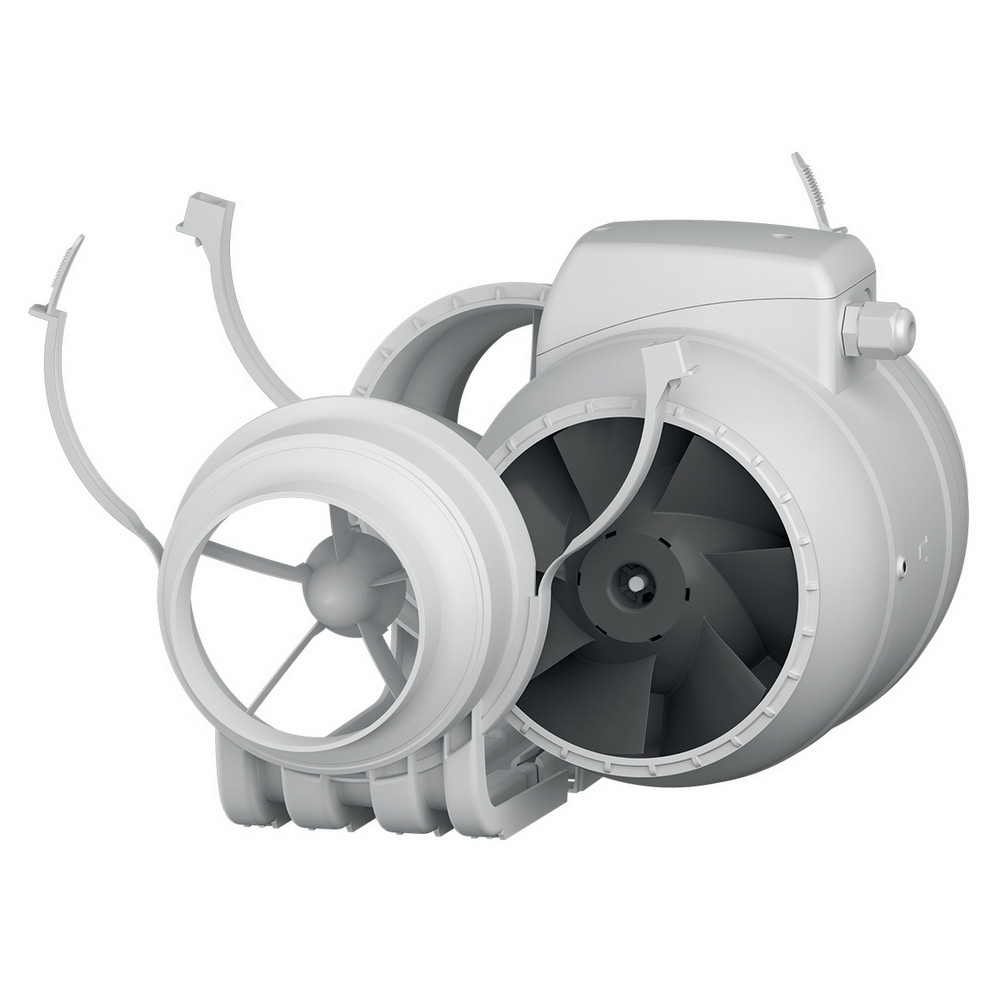

A Dalap CECYL 100/125 ventilátor egyszerűen két külön részre osztható – motorrészre és a telepítőrészre. A telepítés folyamata: először a telepítőrészt csavarok és dübelek (a csomag részét képezi) segítségével rögzítjük egy sík felületre (pl. fal, mennyezet, deszka), majd mindkét oldalról rácsatlakoztatjuk a csővezetékeket. Majd belehelyezzük a motorrészt, amit két bilinccsel rögzítünk.

Ez a telepítési mód óriási előnyt jelent például a ventilátor tisztításánál vagy meghibásodásánál, mivel nincs szükség a teljes csővezeték szétszerelésére. A szétszerelésnél elegendő a beszerelés fordított sorrendjét követni.

Az egyedülálló kialakítás egyszerű telepítést, tisztítást és szétszerelést tesz lehetővé

Bármilyen pozícióba telepíthető
A golyós csapágyazású motor meghosszabbítja a ventilátor élettartamát (akár 40 000 óra), de lehetőséget biztosít a készülék függőleges és a vízszintes telepítésére is. A szállított levegő nyomásának vagy kapacitásának növekedése esetén lehetővé teszi több csőventilátor egymás mögé telepítését.


Elég erős a szűrőn keresztüli történő elszíváshoz
A csőventilátor olyan tiszta levegő szállítására szolgál, amely mentes minden olyan mechanikai szennyeződéstől vagy zsírtól, amely károsíthatja a járókereket vagy magát a ventilátort. Ha a készüléket például a konyhában vagy más olyan helyen használják, ahol szükséges a zsíros levegőt elszívása, akkor célszerű egy zsírszűrőt felszerelni a készülék elé. Ugyanez vonatkozik a különböző műhelyekre, raktárakra, garázsokra, vagy minden olyan helyre, ahol a levegő különféle szennyeződést tartalmaz. Itt az adott szűrőosztálynak megfelelő szűrőt kell beépíteni a ventilátor elé.


Ajánlott tartozékok
A készülék telepítéshez nélkülözhetetlen kelléke a tápkábel, amely külön megvásárolható. Fordulatszám-szabályzó, amely a ventilátor teljesítményének szabályozására szolgál.
Külső érzékelők, amelyek időzítővel vagy páratartalom-érzékelővel gazdagítják a ventilátort.


A ventilátor telepítése
Távolítsa el a ventilátorház fedelét, amely alatt szabad helyekkel rendelkező sorkapocs található, a tápkábel csatlakoztatásához.
Az egyes pozíciókat az alábbi betűk jelölik:
„N“ betű: ide kell csatlakoztatni a nullás vezetéket, jelen esetben a kék kábelt.
Negyedik jelöletlen pozíció (vagy „L”): ide kell csatlakoztatni a fázisvezetőt.
Ha nem tud megbirkózni a csőventilátor telepítésével, bízza a munkát szakemberre. Ha mégis inkább saját maga szeretné telepíteni a ventilátort, javasoljuk, alaposan tanulmányozza át a ventilátor csővezetékbe történő telpítésre vonatkozó utasítást.
